Ti5 EBLM/ARM-SERIE

Einführung

Ti5 Robot setzt sich für die Entwicklung von hochleistungsfähigen, branchenüblichen Roboterprodukten ein, die in hohem Maße anpassungsfähig sind
Ti5 Robot zielt darauf ab, die Schwelle für Kunden zur Entwicklung und Nutzung von Robotern zu senken und dadurch die Robotik- und industrielle Automatisierungs-Wertschöpfungskette neu zu strukturieren.

Modell 1

Modell 2

Modell 3

Modell 4

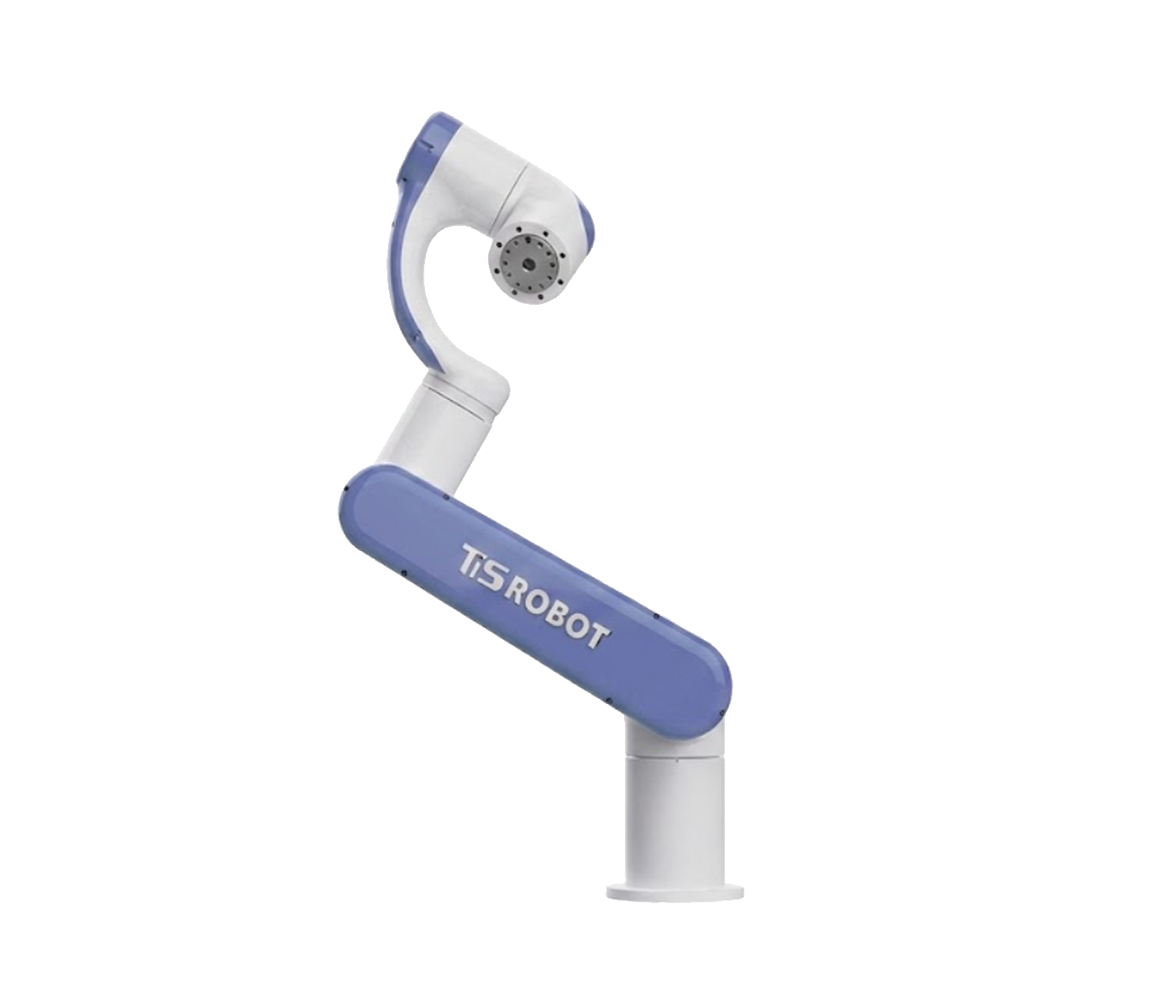

Ti5 Roboter Eblm-1

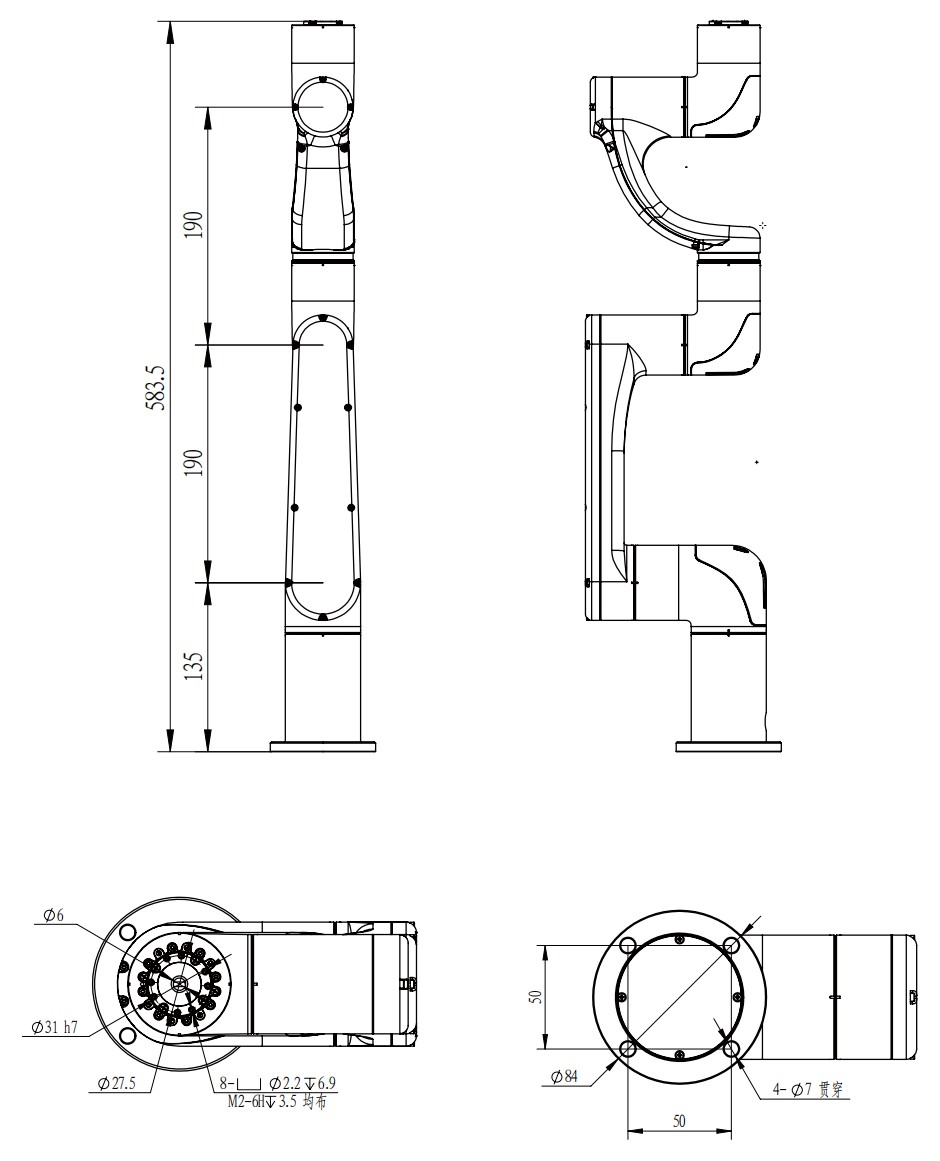

Zeichnung

Parametertabelle

Name	Einheit	Ti5 Roboter Eblm-1
Nennlast	kg	1
Gewicht	kg	2.6
Arbeitsradius	mm	380
Wiederholgenauigkeit	mm	±0.05
Freiheitsgrade	-	6
Gehäusematerial	-	Aluminiumlegierung
Äußeres Design	-	blaues und weißes Farbschema
Bewegungsbereich der Gelenke	。	J1(±180) J2(±90) J3(±135) J4(±180) J5(±150) J6(±180)
Gelenkgeschwindigkeit	°/s	J1(180) J2(180) J3(180) J4(220) J5(220) J6(220)
Typische Geschwindigkeit auf der Werkzeugseite	m/s	1
Ontologie-Kommunikation	-	Can/EtherCat
Temperaturbereich	℃	-10~50
IP-Schutzart	-	IP50
Versorgungsspannungsbereich	-	28-48VDC
Nennleistung	W	50
Maximale Leistung	W	90
Standardkabellänge	m	1
Schnittstellen und Offenheit	-	ROS、Python、C++

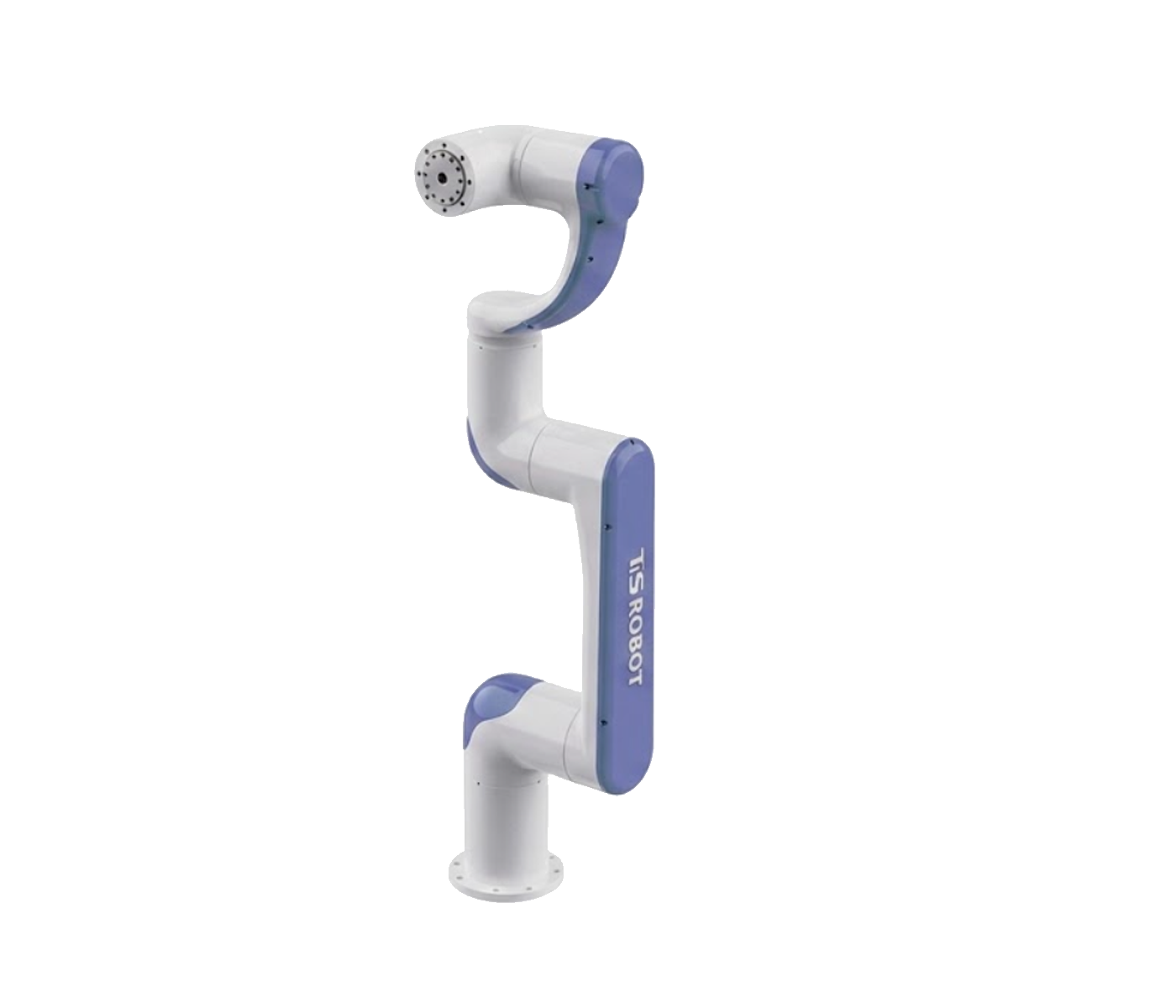

Ti5 Roboter Eblm-2

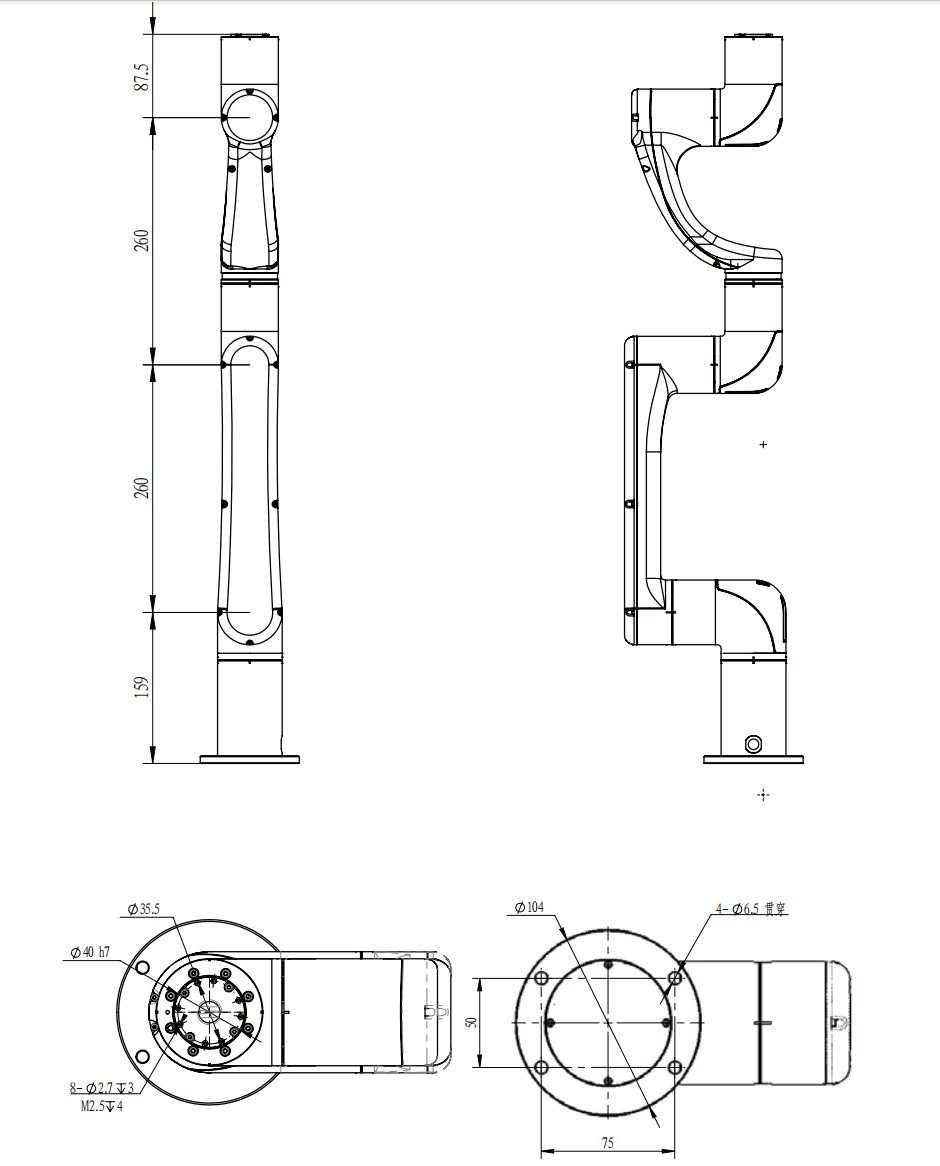

Zeichnung

Parametertabelle

Name	Einheit	Ti5 Roboter Eblm-2
Nennlast	kg	2
Gewicht	kg	4.5
Arbeitsradius	mm	520
Wiederholgenauigkeit	mm	±0.05
Freiheitsgrade	-	6
Gehäusematerial	-	Aluminiumlegierung
Äußeres Design	-	blaues und weißes Farbschema
Bewegungsbereich der Gelenke	。	J1(±180) J2(±90) J3(±135) J4(±180) J5(±150) J6(±180)
Gelenkgeschwindigkeit	°/s	J1(180) J2(180) J3(180) J4(220) J5(220) J6(220)
Typische Geschwindigkeit auf der Werkzeugseite	m/s	1
Ontologie-Kommunikation	-	Can/EtherCat
Temperaturbereich	℃	-10~50
IP-Schutzart	-	IP50
Versorgungsspannungsbereich	-	28-48VDC
Nennleistung	W	80
Maximale Leistung	W	110
Standardkabellänge	m	1
Schnittstellen und Offenheit	-	ROS、Python、C++

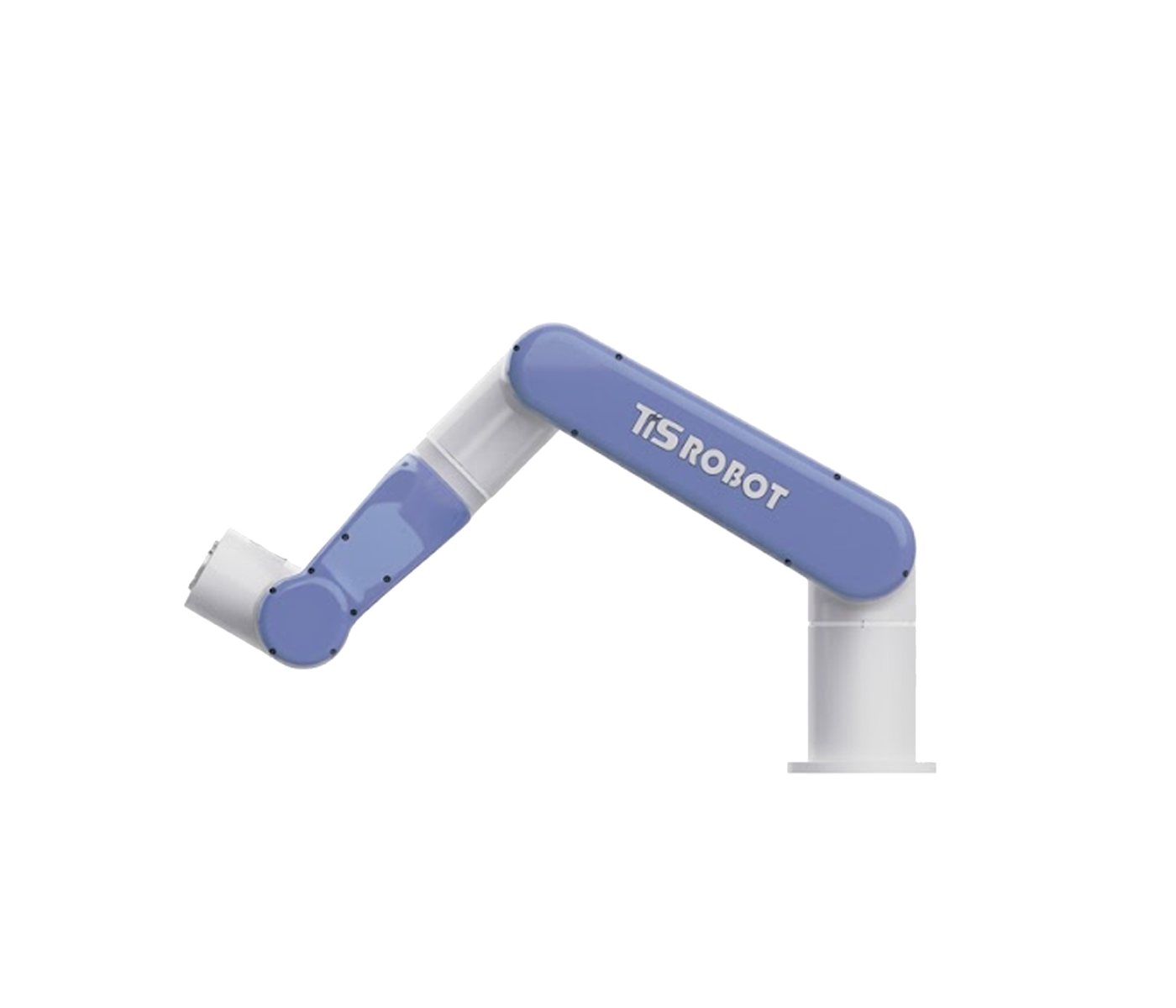

Ti5 Roboterarm-3

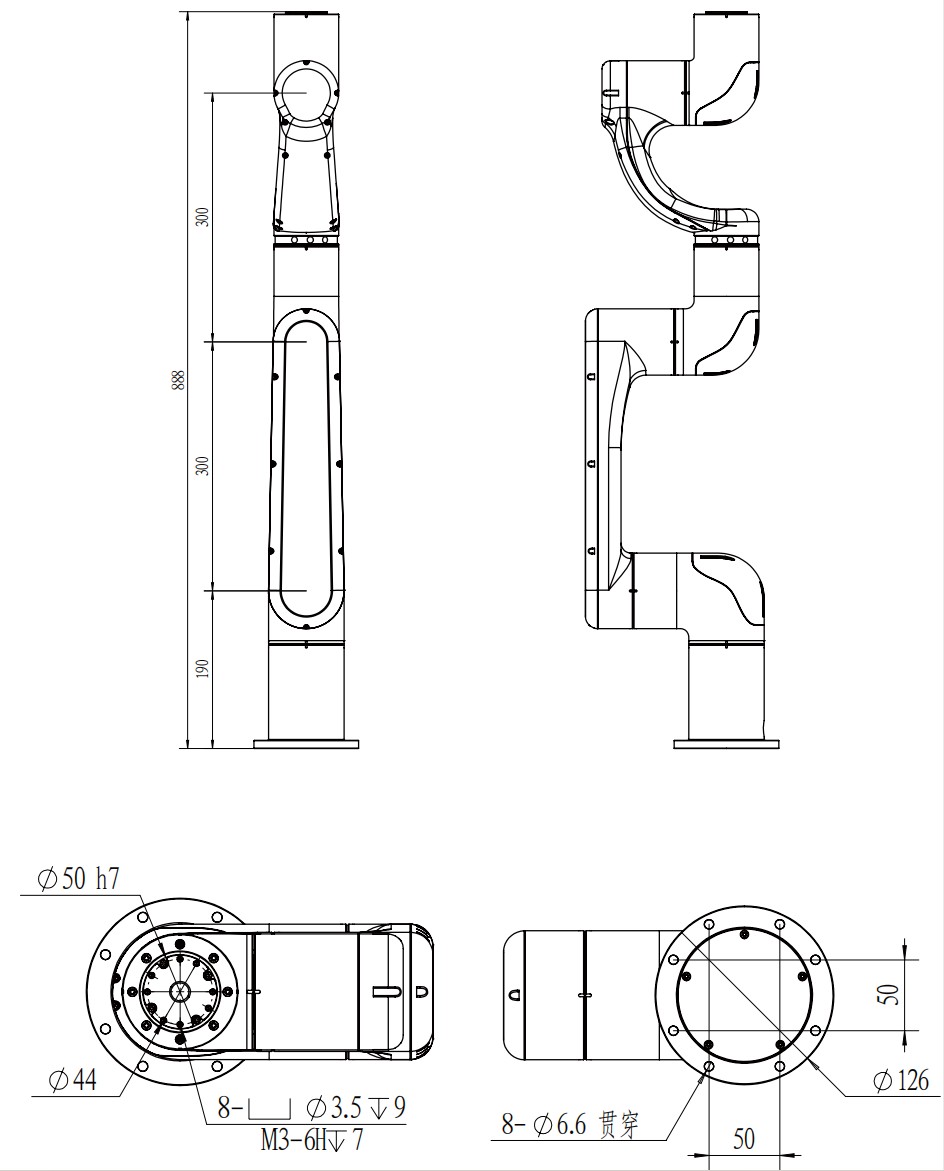

Zeichnung

Parametertabelle

Name	Einheit	Ti5 Roboter Eblm-3
Nennlast	kg	3
Gewicht	kg	12
Arbeitsradius	mm	600
Wiederholgenauigkeit	mm	±0.05
Freiheitsgrade	-	6
Gehäusematerial	-	Aluminiumlegierung
Äußeres Design	-	blaues und weißes Farbschema
Bewegungsbereich der Gelenke	。	J1(±180) J2(±90) J3(±135) J4(±180) J5(±150) J6(±180)
Gelenkgeschwindigkeit	°/s	J1(180) J2(180) J3(180) J4(220) J5(220) J6(220)
Typische Geschwindigkeit auf der Werkzeugseite	m/s	1
Ontologie-Kommunikation	-	Can/EtherCat
Temperaturbereich	℃	-10~50
IP-Schutzart	-	IP50
Versorgungsspannungsbereich	-	28-48VDC
Nennleistung	W	280
Maximale Leistung	W	350
Standardkabellänge	m	1
Schnittstellen und Offenheit	-	ROS、Python、C++

Ti5 Roboterarm-5

Zeichnung

Parametertabelle
